产品用途:
适用于工程勘察、市政管线、道路桥梁、隧道检测等领域,用于检测或查明地下一定深度内的金属或非金属目标体信息。具体分类如下:
◆工程勘察:用于查明工程区域内地下异常如岩溶、塌陷、破碎带等的信息;

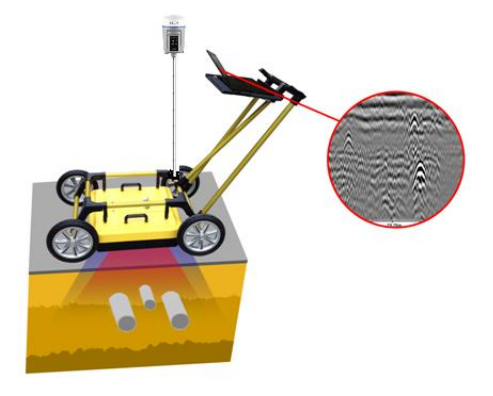

◆市政管线:用于城市建设过程中查明地下金属或非金属管线分布情况;
◆道路桥梁:用于查明道路或桥梁选址过程中不良地质体调查;
◆隧道检测:用于隧道超前预报、检测隧道施工质量等。
技术亮点:
◆本采集系统可满足客户多样化中心频率的定制需求,最多支持8组频率同时采集,即在一套采集系统中配备多组收发天线。如双频管线探测雷达,可配备400M+200M两种天线,一次采集即可获取高分辨率的浅部信息和低分辨率的深部信息。
产品特点:
◆本产品采用业内领先的主机和天线一体化设计,体积小、重量轻、功耗低;
◆主机和电脑无线连接,操作便捷;
◆实现实时数据采集和显示;
◆软件界面简洁,操作简便,上手快;
◆多频段天线可选,应用范围广;
◆分析软件操作简单,结果判读准确;
◆探测精度高,定位准确;
◆内置超大容量电池,续航时间长;
◆人体工学结构设计,简单、耐用、易操作,非常适合野外移动工作环境。
技术参数:
天线频率:200MHz+400MHz;
采样频率:0.2-100GHz可调;
时窗范围:1ns~20000ns,连续可调;
采样点数:32~32767样点/扫描,可选;
扫描速率:200线/秒;
A/D转换:18bit;
连续工作时间:≥6小时;
整机功耗:<16 W;
信噪比:优于120dB;
采集时速:> 60 km/h @ 5 cm 水平采样间距(道间距);
最小采样间隔:<10ps;
测量方式:逐点测量、距离触发测量、连续测量三种测量方式;
显示方式:伪彩图、堆积波形或灰度图;
工作温度:-30℃~+70℃;
工作电压:10-15V DC;
无线数据传输距离:大于50 m;
有线通讯:以太网,100Mbps;
重量:≤10kg。
系统参数
采集参数:采样点数、采样率、发射重频、每次采集道数、平均次数、起点、扫描起点、时间零点、中心频率;
轮测参数:测量直径、距离修正、轮测间距;
探测参数:叠加次数、刷新道数、探测模式(连续时间测、轮测、点测)、显示比例、移动步长;

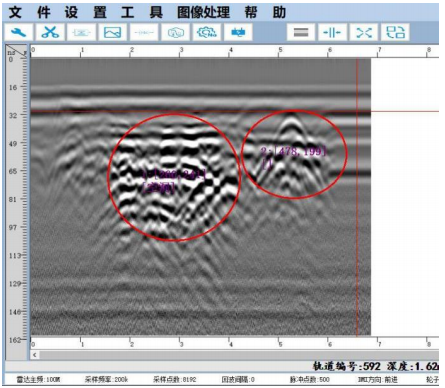

显示参数
滤波:Dewow滤波(True、False)、带通滤波(True、False)、低通频率(可调)、高通频率(可调);
显示:多通道显示方式(水平、垂直)、时间零点(可调)、是否显示标记(True、False)、是否显示标题(True、False)、是否显示横向网(True、False)、是否显示纵向网(True、False)、显示道数起点(可调)、显示道数终点(可调)、显示点数(可调)、显示起点(可调)、显示颜色(4种)、相对介电常数(可调)、垂直像素点(可调)、水平像素点(可调)
增益:SEC增益:SEC增益(True、False)、起始值(可调)、衰减(可调)、最大值(可调);
常数增益:SEC增益(True、False)、显示增益(可调)、是否显示增益(True、False);
坐标:横向坐标(道数、距离)、纵向坐标(时间、深度、采样点);

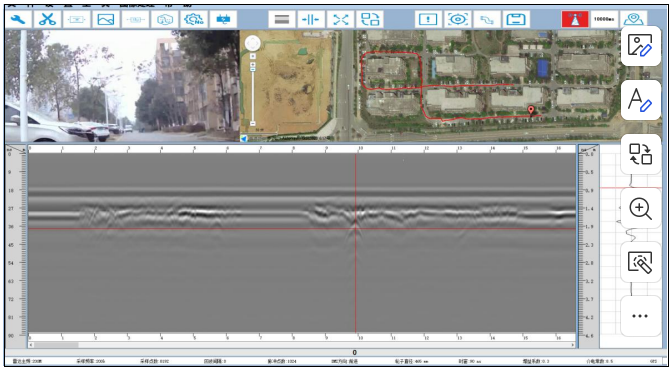

工具栏
文件:打开文件、保存文件;
采集:设备IP、连接设备、断开设备、采集、停止;
视图:图像+波形显示、图像显示、波形堆叠图、波形图、三维显示、振幅增强、振幅减弱、横向拉伸、横向压缩、纵向拉伸、纵向压缩、全屏;
处理:道删除、自动增益、分段增益、指数增益、IIR低通滤波、IIR带通滤波、FIR带通滤波、FIR低通滤波;
报告:生成文档。
配置清单:
序号 | 名 称 | 数量 | 单位 | 说 明 |

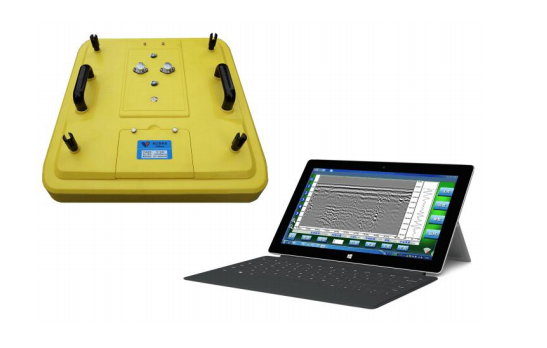

1 | 雷达双频一体化天线 | 1 | 台 | 200M+400M含包装箱、收发组件 |
2 | 实时采集分析软件 | 1 | 套 | 不加锁 |
3 | 专用充电电池 | 1 | 套 | 可连续工作8小时以上 |
4 | 专用充电器 | 1 | 套 | |
5 | 产品说明书 | 1 | 份 | / |
6 | 专业数据处理软件 | 1 | 套 | |
选配 | 笔记本电脑/PAD | 1 | 台 | / |
选配 | 测距轮 | 1 | 套 | / |
选配 | 专业推车 | 1 | 辆 | / |
应用推荐:
天线类型 | 天线主频 | 可达深度 | 应用推荐 |
单体屏蔽 天线 | 1.5GHz | 0.2~0.8m | 混凝土、钢筋、桥梁缺陷检测 |
900MHz | 0.5~1.5m | 衬砌检测、公路路面检测、钢筋扫描、桥梁缺陷检测 | |
600MHz | 1.0~3.0m | ||
400MHz | 1~5 m | 工程、隧道衬砌检测、挡墙缺陷检测 | |
200MHz | 1~10m | 浅层地质病害探测、管线探测、渗漏检测 | |
非屏蔽 天线 | 100MHz | 0~20m | 浅层工程勘察、超前地质预报、地质病害(岩溶、空洞、破碎带)探测 |
50MHz | 0~30m |
符合规范:
◆《水电水利工程物探规程 DL/T 5010-2005》
◆《水利水电工程物探规程SL326-2005》
◆《电力工程物探技术规程 DL/T 5159-2012》
◆《水下工程物探规程 DB34/T 2209-2014》
◆《公路断面探伤及结构层厚度地质雷达 JT/T 940-2014》
◆《城市工程地球物理探测标准CJJ/T 7-2017》
◆《城市地下管线探测技术规程CJJ 61-2017》
◆《雷达法检测建设工程质量技术规程DGJ 32-TJ79-2009》
◆《铁路隧道超前地质预报技术规程Q∕CR 9217-2015》
◆《城市地下病害体综合探测与风险评估技术标准JGJT437-2018》
◆《公路工程物探规程JTGT 3222—2020》
