产品简介：

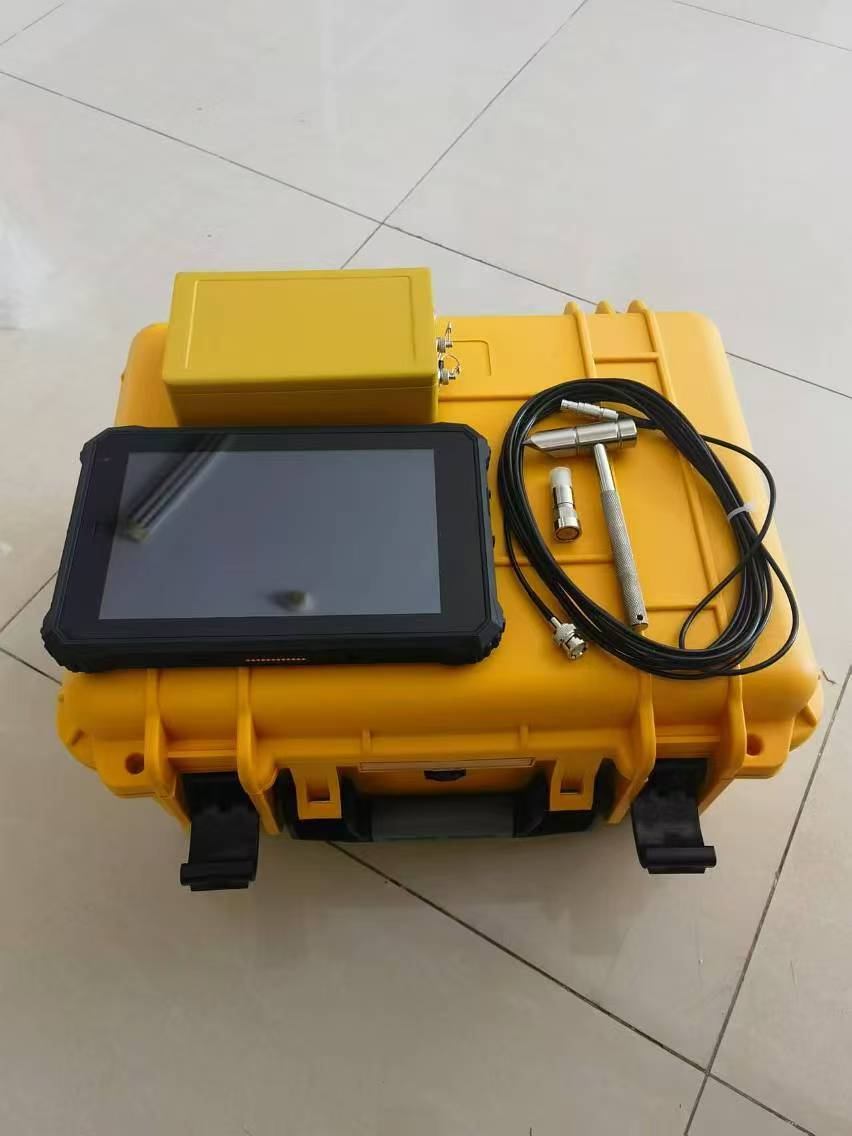

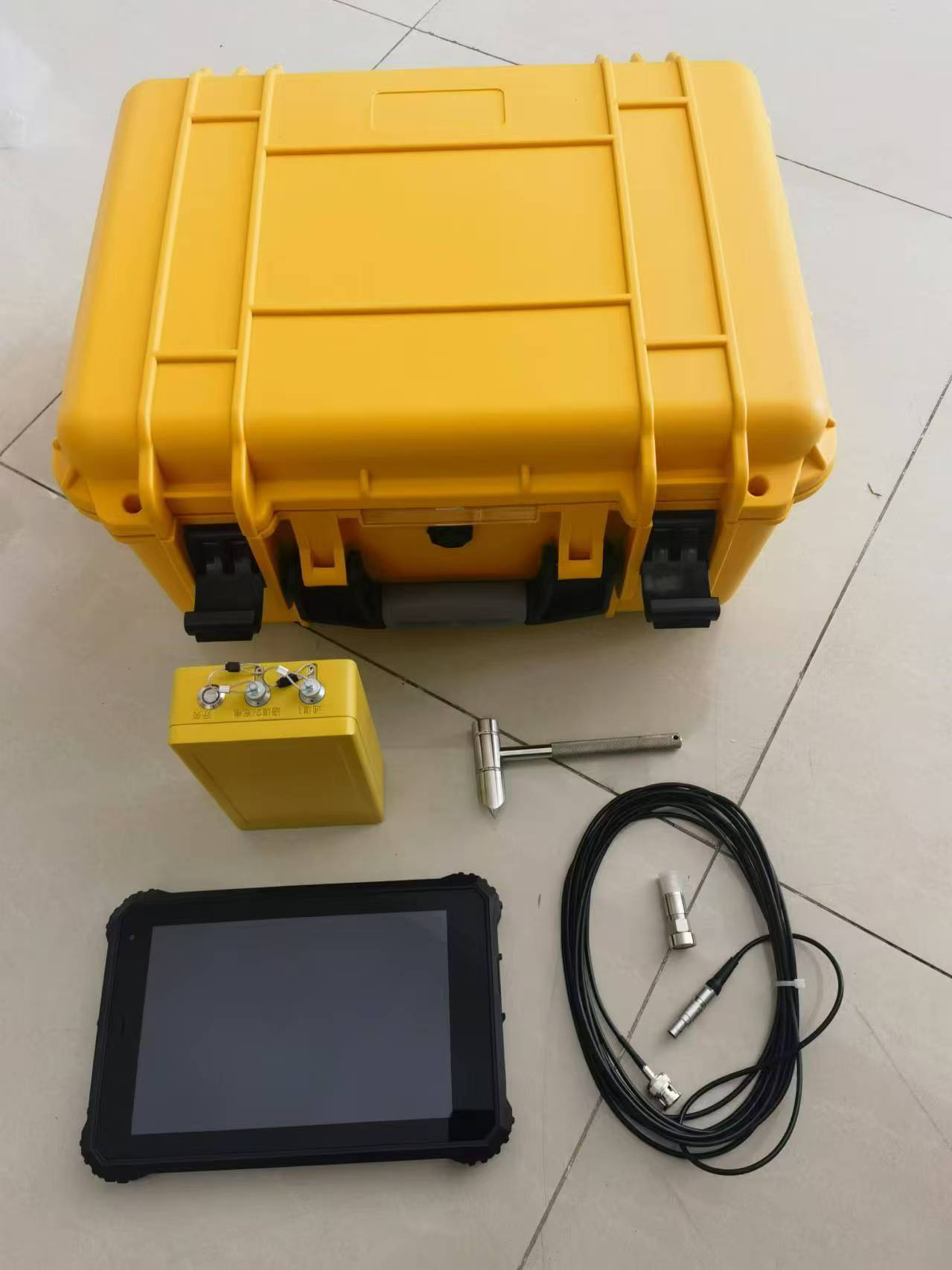

锚杆质量无损检测仪由主机（工业级平板）、无线采集盒、震源激发装置及配套分析软件组成。发射震源产生的弹性波，沿着锚杆传播并向锚杆周围辐射能量，检波器检测到反射回波，并由无线采集盒将数据无线传至主机内，检测仪对信号进行分析与存储。反射信号的能量强度和到达时间取决于锚杆周围或端部的灌浆状况。通过对信号进行处理和分析，可以确定锚杆长度以及灌浆的整体质量。
应用范围：
1、锚杆长度检测：锚杆杆体总长、锚杆外露及固结长度检测；
2、锚杆注浆密实度检测；
3、锚杆注浆缺陷位置检测（定性检测）；
4、快速评估不同锚固工艺灌浆质量效果。
产品特点：
主机采用工业级平板，配有前后双摄像头，可对现场锚杆拍取照片，存留现场图片；
设备采用WiFi2.G+5G双频无线传输，最大传输具体≥30m，操作便捷；
功耗低，连续工作时间长，电池充电一次可以使用50小时以上；
存储量大：工业级主机平板标配8+128G,存储量大，可存储10万根以上锚杆数据；
对比性好：采样重复性好，8寸IPS16:10大屏幕显示，同时显示三条曲线；
便携性好：主机尺寸222mm×108mm×20mm，重715g，可单人工作；
配套软件能智能建立锚杆锚固模型及相应分析参数，有多种辅助分析功能，如：数字滤波、频谱分析、积分、微分及相位分析和反射波自动提取功能。
技术指标：
可测锚杆长度：1m～20m；
幅值测量级线性：±0.3dB/6dB；
声时长度不确定度：＜1.0%(锚杆长度大于1m)；
固态电子盘容量：主机电脑配备128G；
A/D采样精度24位，浮点放大，采样率1000kHz；
液晶显示：8寸IPS屏16:10，分辨率800*1280；
电池容量：3.7V/8500mAh锂电池，无线采集盒镍氢电池，可持续工作48小时以上。
符合技术规范：
《锚杆锚固质量无损检测技术规程 JGJ/T 182-2009》
《水电水利工程锚杆无损检测规程 DL/T 5424-2009》
《锚杆喷射混凝土支护技术规范 GB50086-2015》
《水电水利工程物探规程 DL/T5010-2005》
《铁路隧道锚杆支护技术规范》（Q-CR9248-2020）
