ZL 2022 2 1333854.8
测试对象与内容：
● 测试对象：埋置于土/混凝土中的钢质护栏立柱
● 测试内容：长度、埋入深度
方法：
冲击弹性波法：柱头截面激发出脉冲信号，在立柱另一端发生反射，通过信号分析软件计算出弹性波传播时间，结合实际弹性波波速，得出埋入深度。通过采用本公司独创的一系列自由振动及噪声抑制技术、反射信号抽取技术，有效地克服了护栏立柱这样的中空薄壁结构测试中的难题。
符合标准：
● 《钢质护栏立柱埋深冲击弹性波检测仪》（GB/T 24967-2010）
● 《公路工程质量检验评定标准》（JTG F80/1-2017）
● 《公路护栏钢质立柱埋深无损检测规程》（DB13/T 2728-2018）
特点：
● 测量主机采用一体化设计原理，整合全部功能模块，携带方便；
● 仪器操作便捷，现场单人即可快速完成检测；● 主要元器件均采用进口军工级器件，可靠性高，耐久性强；
组成：

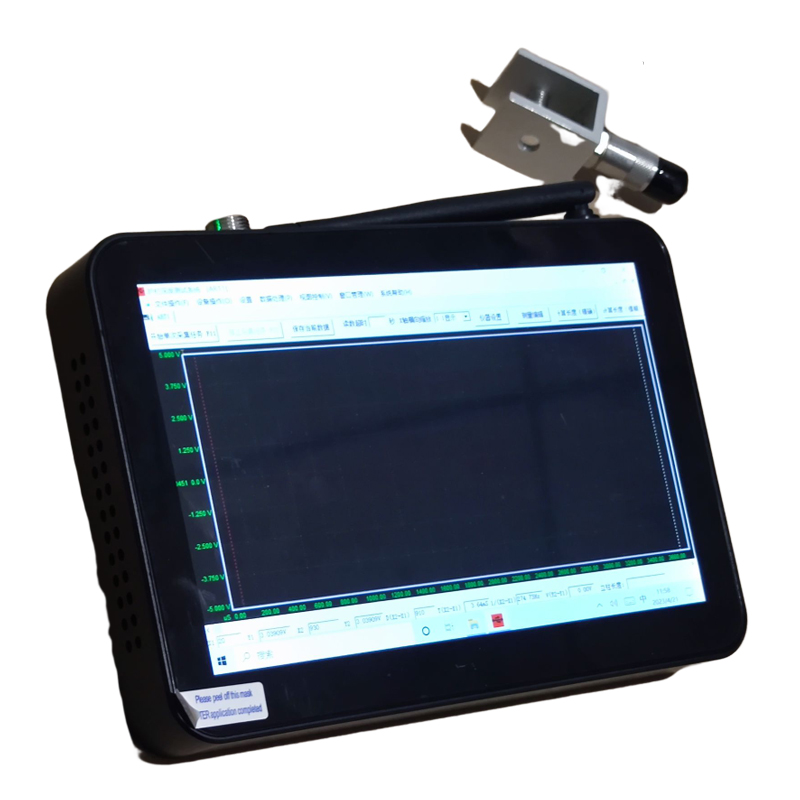

● ML-580A立柱埋深仪（升级版）由测量主机、激振装置（小锤）及测量传感器等组成。

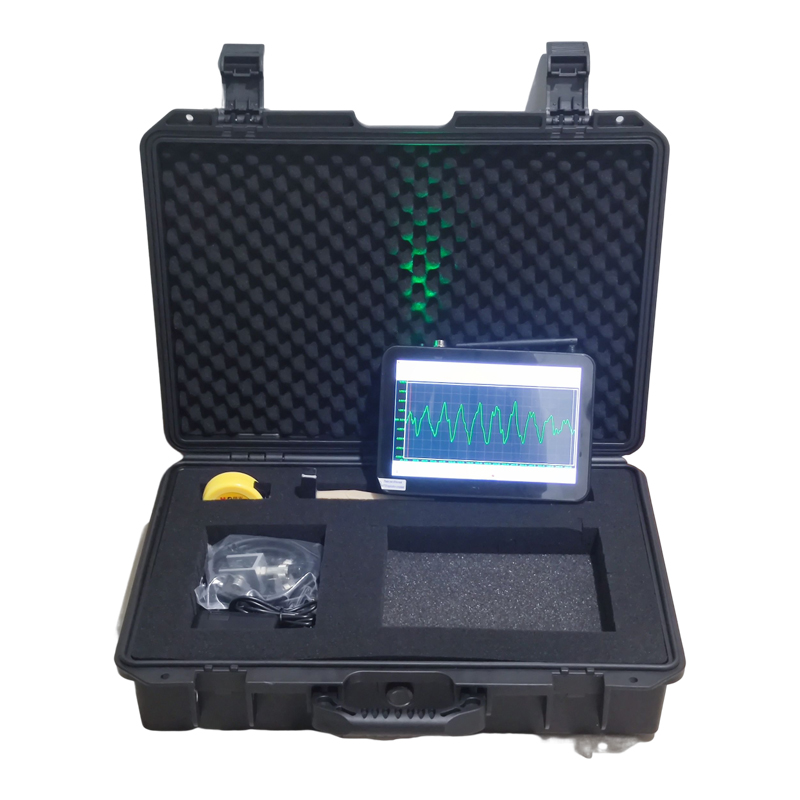

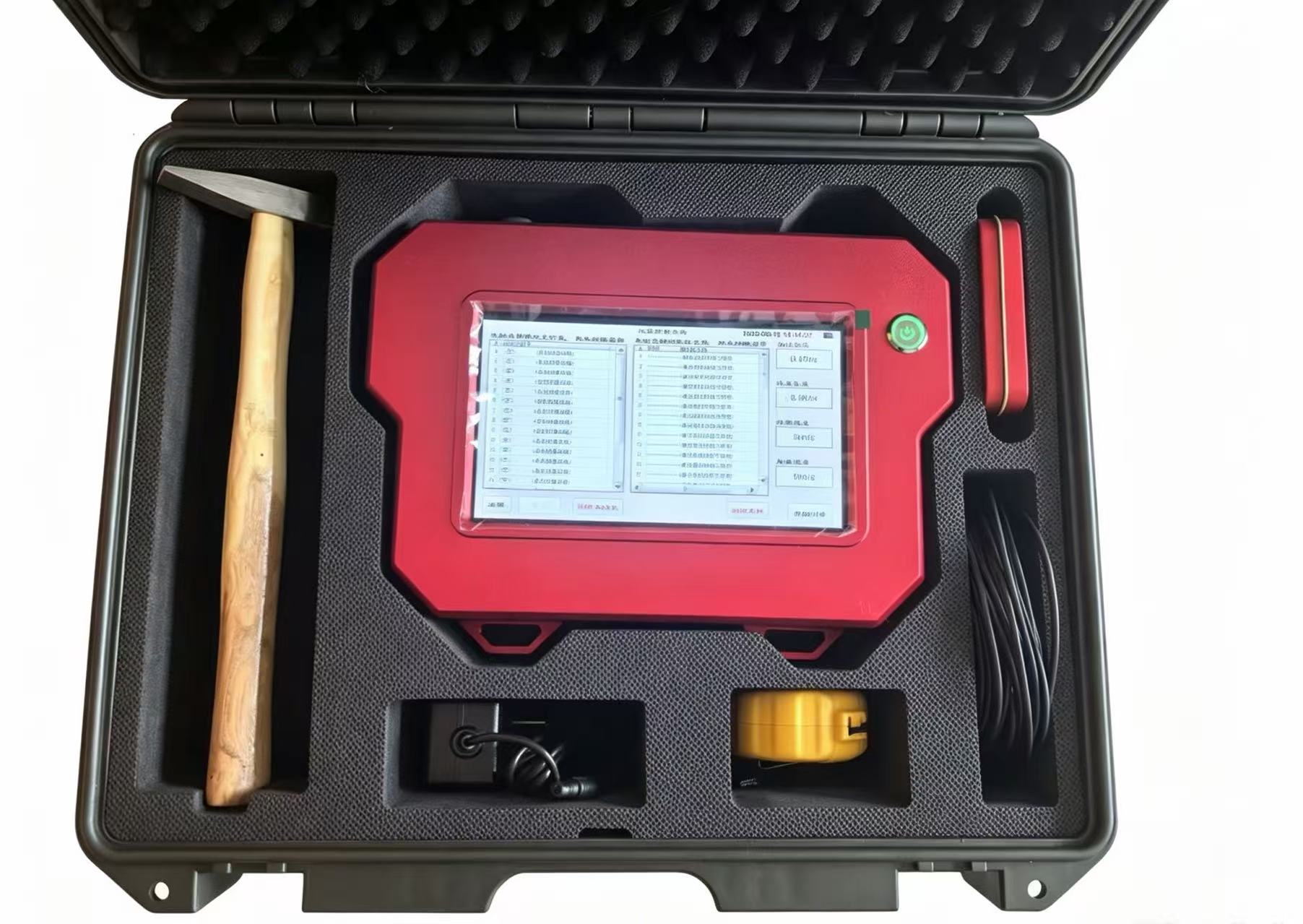

● 标准配置：测量主机、测量传感器、测量线缆、激振装置（小锤）、卷尺等。

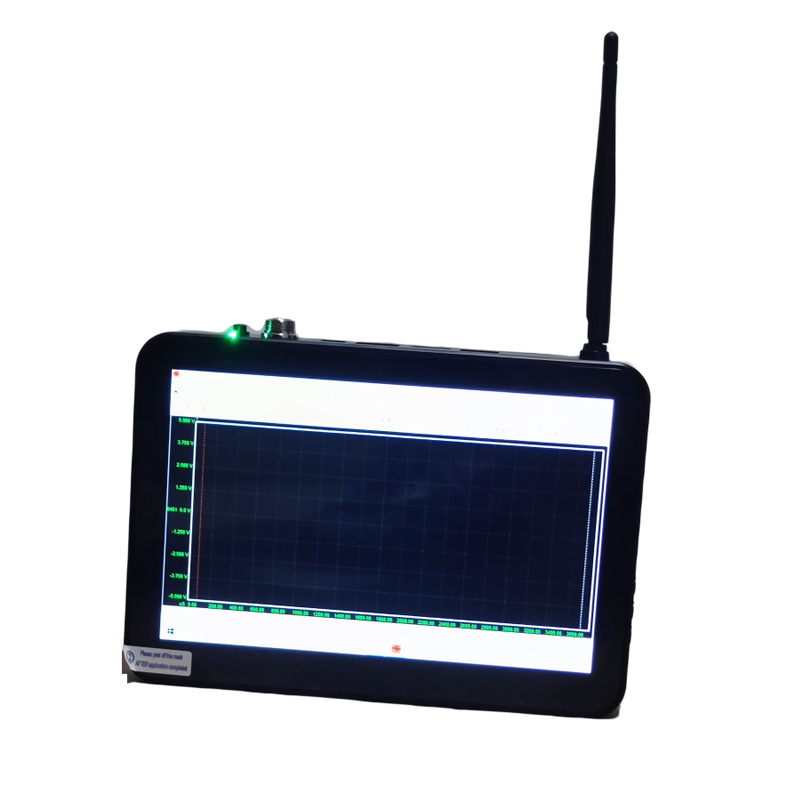

主机参数：
●主机采用8英寸LCD IPS触摸屏，分辨率高达1280*800，存储容量3+32G；支持蓝牙；扬声器（喇叭*2）；
●支持GPU多媒体支持（硬件解码）；FLASH支持硬件解码；外置增强WIFI天线（支持WiFi 802.11b/g/n）；
●内置正版Win 10系统 ；3.5mm 标准耳机接口 ；3.5mm 充电接口 ；HDMI全高清输出； 标准USB接口×3；
●TF存储卡座（可支持mirco SD卡扩容，最大支持128G） ；重力感应（自动旋转屏幕） ；支持HTML5；
●主机尺寸（200×141×29 mm）；主机仅约重0.7KG；
技术参数：
● AD分辨率： 24位
● 采集频率： 0～250KHz（可调）
● 分 辨 率： 小于1cm
● 测试范围： 0.6m～7m
● 放大倍数： 多档位可调（4档可调）
● 噪声处理： 平滑/LPF/BPF/HPF等
● 频谱分析： FFT/相关分析等
● 环境温度： -10℃～50℃
● 相对湿度： ≤90%RH
● 主机尺寸： 200×141×29 mm（主机仅约重0.7KG）
