范围：本仪器适用于公路用钢构件镀锌层附着性能测定仪的生产、检验使用。

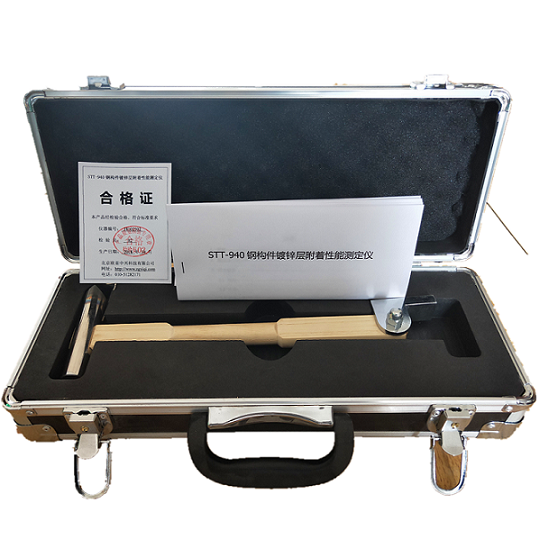

结构：钢构件镀锌层附着性能测定仪有锤头、锤柄及底座三个构件组成。
外观：锤头表面应光滑、平整、不易磨损和无锈蚀；锤柄表面应光滑、平整、无毛刺。锤头与锤柄结合应牢固；底座与锤柄之间应活动灵活。外型尺寸锤头、锤柄及底座公称尺寸及允许偏差见下表所示。
材料和质量:锤头采用45号钢，质量为210±10g,表面镀铬。
﹡锤刃硬度（肖氏）不低于40HS。
﹡锤柄采用橡木，质量为70±10g。
﹡底座采用Q235钢，表面镀铬。
﹡锤头、锤柄及底座公称尺寸及允许偏差
锤头、锤柄及底座公称尺寸及允许偏差
构件名称 | 公称尺寸及允许偏差 | |||||
锤头 | L（mm） | F(mm) | ￠1(mm) | a(°) | 锤刃切面平整度（UM） | 刃口宽度（mm） |
100±2 | 60±1 | 20±1 | 90±1 | ≤8 | ≤0.1 | |
锤柄 | A(mm) | B(mm) | C(mm) | D(mm) | ￠2（mm） | N(mm) |
275±5 | 100±2 | 105±2 | 27±1 | 20±1 | 15°-1 | |
底座 | E(mm) | H(mm) | G(mm) | K(mm) | M(mm) | |
25±1 | 30±1 | 15。+1 | 22±1 | 60±1 | ||
